尼日利亞Obajana水泥廠F43-S01曲線礦山膠帶輸送機控制系統 |
|

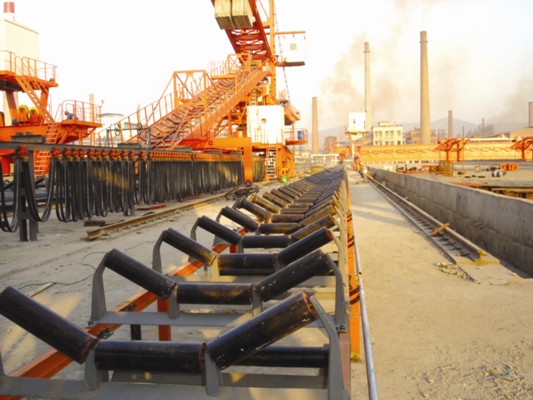

尼日利亞Obajana礦山曲線皮帶機全長7754.239米,驅動采用西門子三臺545KW變頻調速電機頭部驅動,變頻器為西門子S120 545KW四象限變頻調速器,系統控制由一套PLC系統進行控制。 系統采用上位機+主控PLC+遠程I/O的模式控制,PLC與變頻器通訊采用PROFIBUS DP ,PLC系統采用AB 1756系統,CPU采用雙機熱備冗余配置,一旦運行中的主CPU發生故障,后備CPU便自動地接過控制權,在切換過程中不會出現程序跳變或數據丟失,此切換過程在操作站上報警,從而有效地保證系統連續穩定的運行。PLC在機頭設主站柜一臺,在機尾設從站柜一臺,主從站之間采用光纖連接的CONTROLLNET通訊方式。皮帶機保護采用Dupline現場總線系統。控制柜電氣線路簡潔明了,組態畫面動態美觀,實時工作數據一目了然,報警信息清晰明了,系統運行狀態實時把控和記錄,大大降低了系統的維護和檢修難度,操作非常方便。
|
|
|
|
